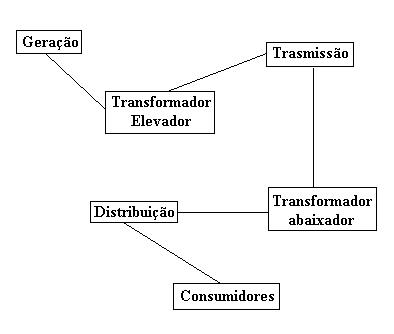

Geração: Transforma a energia mecânica em energia elétrica e injetam essa potência gerada nas linhas. Devido às limitações físicas e de isolamento, os geradores só conseguem operar em faixas de 10 a 30 KV.

Transmissão: Por questões econômicas e principalmente para minimizar as perdas, a transmissão é feita em tensões elevadas (na faixa de 345, 500 e 750 KV). Como a tensão de transmissão é elevada, a corrente que circula por ela é relativamente baixa, reduzindo assim as perdas ôhmicas.

Transmissão em CA: é muito utilizada principalmente porque o uso de transformadores permite uma facilidade muito grande de se alterar os níveis de tensão.

Transmissão em CC: É importante quando tratada como um complemento à transmissão em CA, principalmente em longas distâncias ou em transmissões submarinas (mesmo para distâncias curtas).

---

Sistema Elétrico Brasileiro

Após a regulamentação do setor, ele se transformou em uma rede única, de tamanho físico e complexidade enorme.
Essa interligação possui algumas vantagens:
• Possibilidade de intercâmbio entre os diversos sistemas de acordo com as possibilidades e necessidades diferenciadas;
• Possibilidade de construção de centrais elétricas maiores e mais eficientes;
• Aumento da capacidade de reserva global de energia;
• Aumento da confiabilidade de abastecimento em situações anormais;
• Possibilidade de despacho de abastecimento único e eficiente;

No entanto, possui também algumas desvantagens:
• Exige maior complexidade de operação e planejamento;
• Problemas locais se tornam problemas da rede.

---

Características Físicas das linhas

O desempenho elétrico de uma linha de transmissão (com comportamento normal ou de sobretensão) depende quase exclusivamente de sua geometria e características físicas.

Cabos condutores: Os cabos condutores das linhas de transmissão possuem algumas características importantes:
• Alta condutibilidade elétrica (reduzindo perdas por efeito joule);
• Baixo custo;
• Boa resistência mecânica;
• Baixo peso específico;
• Alta resistência à oxidação ou a corrosão por agentes químicos poluentes;

---

Efeito Corona

É importante notar que entre dois eletrodos planos paralelos no ar (como dois condutores de uma linha de transmissão) existe uma tensão disruptiva. Logo, o efeito corona aparece na superfície dos condutores de uma linha de transmissão quando o valor do gradiente potencial excede o valor do gradiente disruptivo do ar.

Perdas por efeito corona: Toda energia liberada ou irradiada pelo efeito corona, provém do campo elétrico da linha e consequentemente do sistema alimentador desta linha. Esta perda de energia representa um prejuízo econômico grande. De um modo geral, essas perdas se relacionam com a geometria dos condutores, tensão de operação, gradiente de potencial nas superfícies dos condutores e principalmente com as condições metereológicas.
As perdas médias por corona constituem uma pequena parte das perdas (se comparadas com as perdas por efeito Joule), porém a perda máxima tem uma influência significante na demanda dos sistemas de energia.

---
