Este site é um excelente recurso didático para o estudo de sistemas de transmissão de energia elétrica. É constituído por um conjunto de ambientes virtuais onde pode-se navegar, interagir e conhecer todos os detalhes de uma torre de transmissão de energia elétrica e seus respectivos acessórios. Para visualização dos ambientes virtuais é necessário a instalação de um plugin em seu computador. Caso não esteje vendo a imagem abaixo, clique aqui para baixar o plugin. Após baixá-lo e instalá-lo, você já poderá desfrutar de todos os recursos oferecidos pelo site.




Recursos

É disponibilizada uma lista com oito (8) ambientes, cada um com uma estrutura diferente de transmissão de energia elétrica: cinturada, circuito triangular, circuito duplo, circuito simples, pórtico, estrela, estrutura em V e estrutura em delta. Para navegar na opção desejada basta selecioná-la no menu.


Botões de navegação

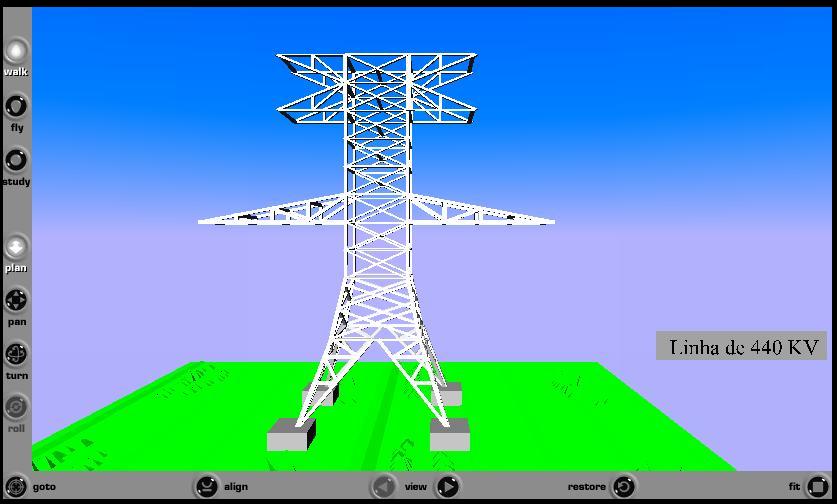

Ao abrir o ambiente virtual, um menu de navegação também é aberto:

Toda a navegação será controlada por ele. Cada botão possui uma função específica conforme pode ser visto a seguir:

Controla o zoom do ambiente virtual.

Se durante a navegação o objeto visualizado perder-se no mundo virtual, este botão retorna às configurações originais.

Permite a visualização de diversos pontos de vista. Você pode alterná-los utilizando os botões ou escolhê-los diretamente no menu pop-up que aparece quando se clica em view.



É uma ferramenta de zoom. Para aproximar-se de um ponto específico, clica-se no botão e na região que se deseja visualizar com mais detalhe.

São botões que definem de que forma se deseja navegar no ambiente virtual: caminhar, voar ou estudar, respectivamente.









Permite movimentos para frente e para trás.



Permite movimentos na horizontal (direita, esquerda, para cima ou para baixo).



Permite movimentos de rotação em torno de um ponto específico.




Como navegar

1º. Selecione um ponto de vista.

2º. Selecione a forma de navegação.

3º. Selecione o tipo de movimento que deseja fazer.

4º. Clique com o botão esquerdo sobre o ambiente e mantendo-o pressionado movimente o mouse.

Obs. Em cada ambiente virtual existe uma opção para que você selecione a tensão que irá passar pelas linhas: 765, 400 ou 138 KV por exemplo. Ao selecionar esta opção, aparecem nas estruturas isoladores e acessórios para esta configuração, bem como opções para visualização dos efeitos de vento e corona na cadeia de isoladores. Este último efeito é um som audível que aumenta sua intensidade a medida que se aproxima da cadeia de isoladores.


Considerações Finais

Agora você já está pronto para esta nova experiência. Aproveite todos os recursos que a realidade virtual pode lhe oferecer e bons estudos!!!
